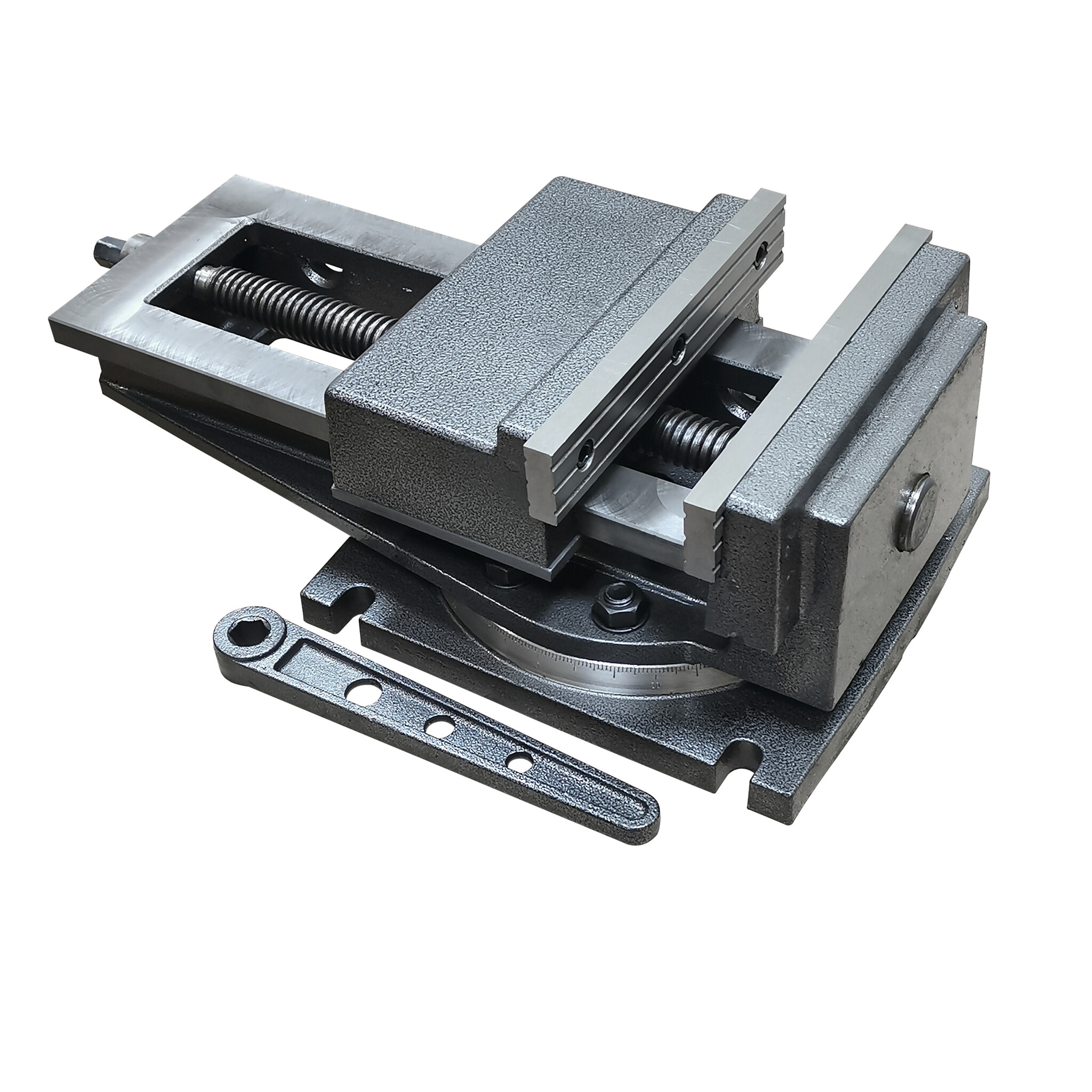

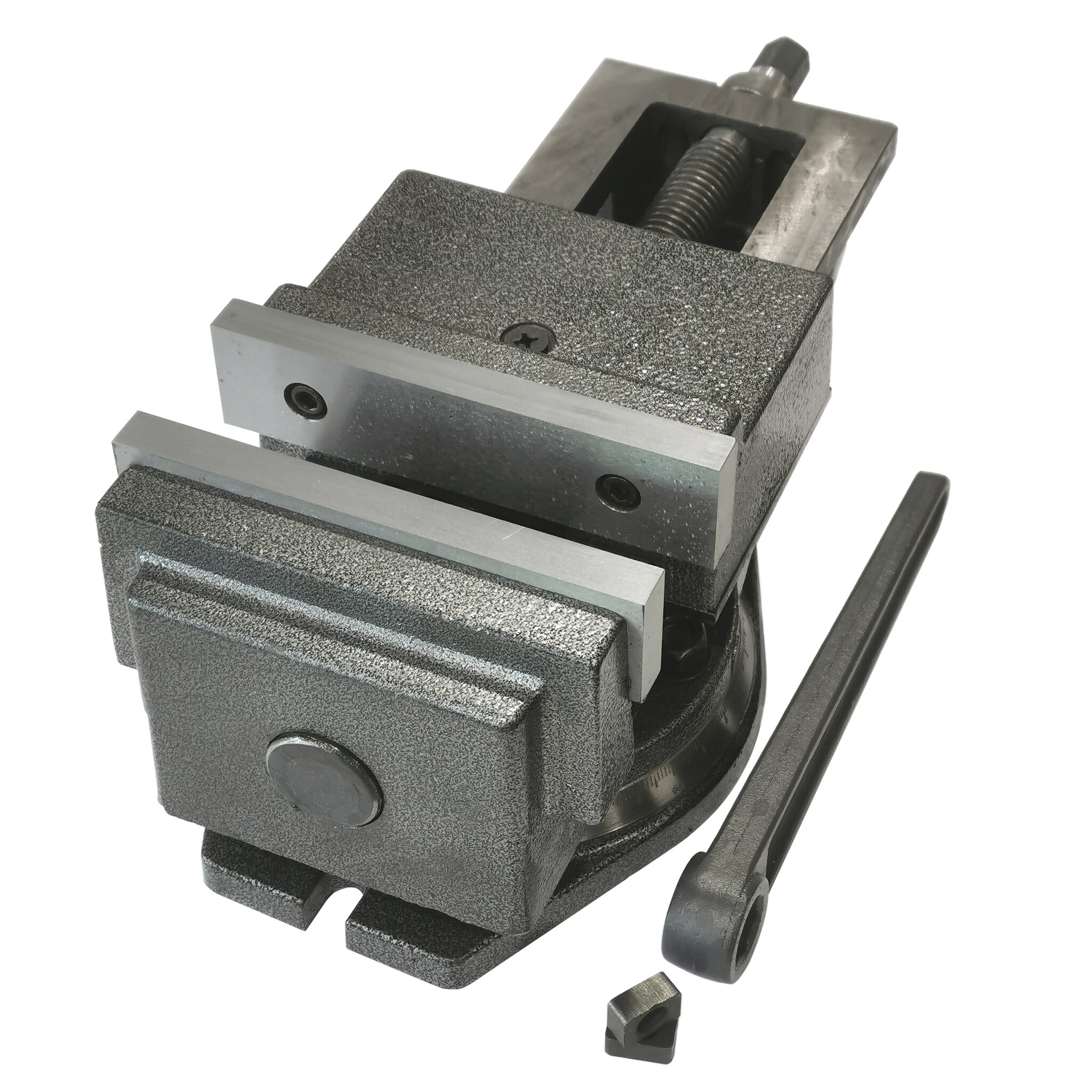

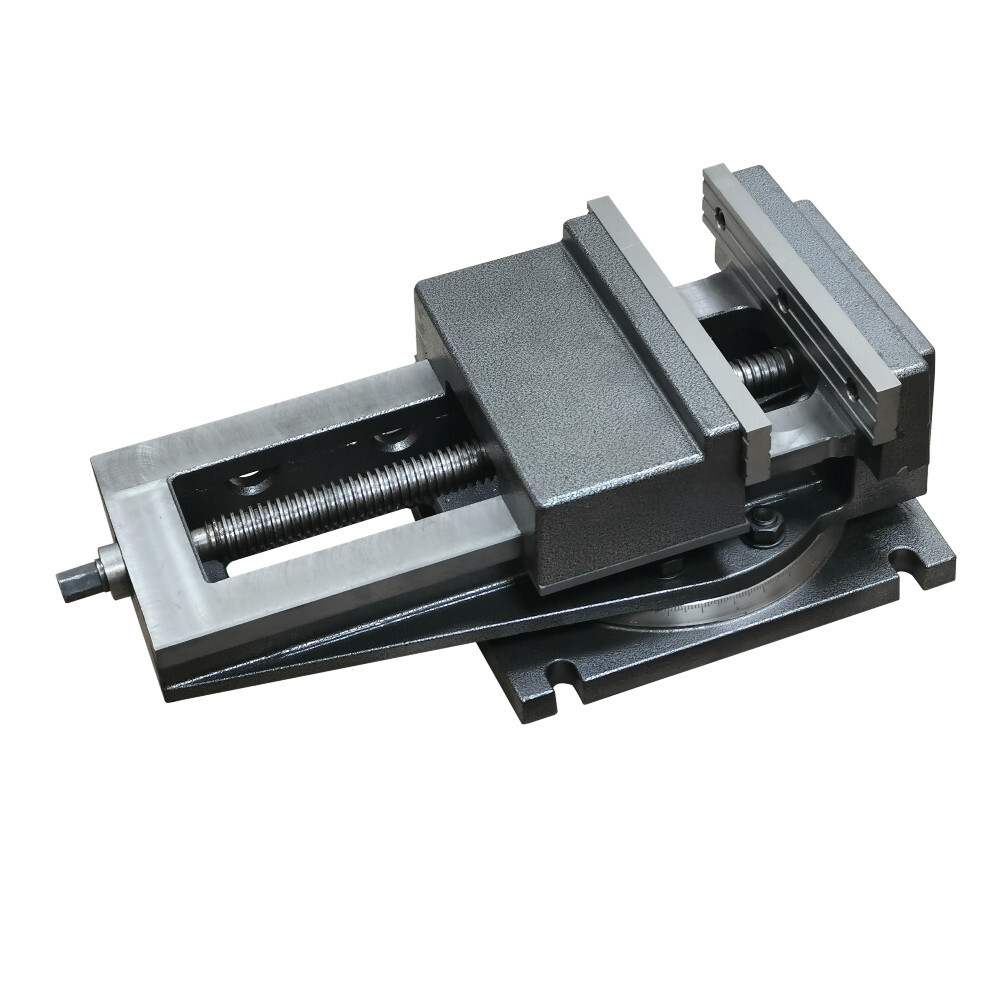

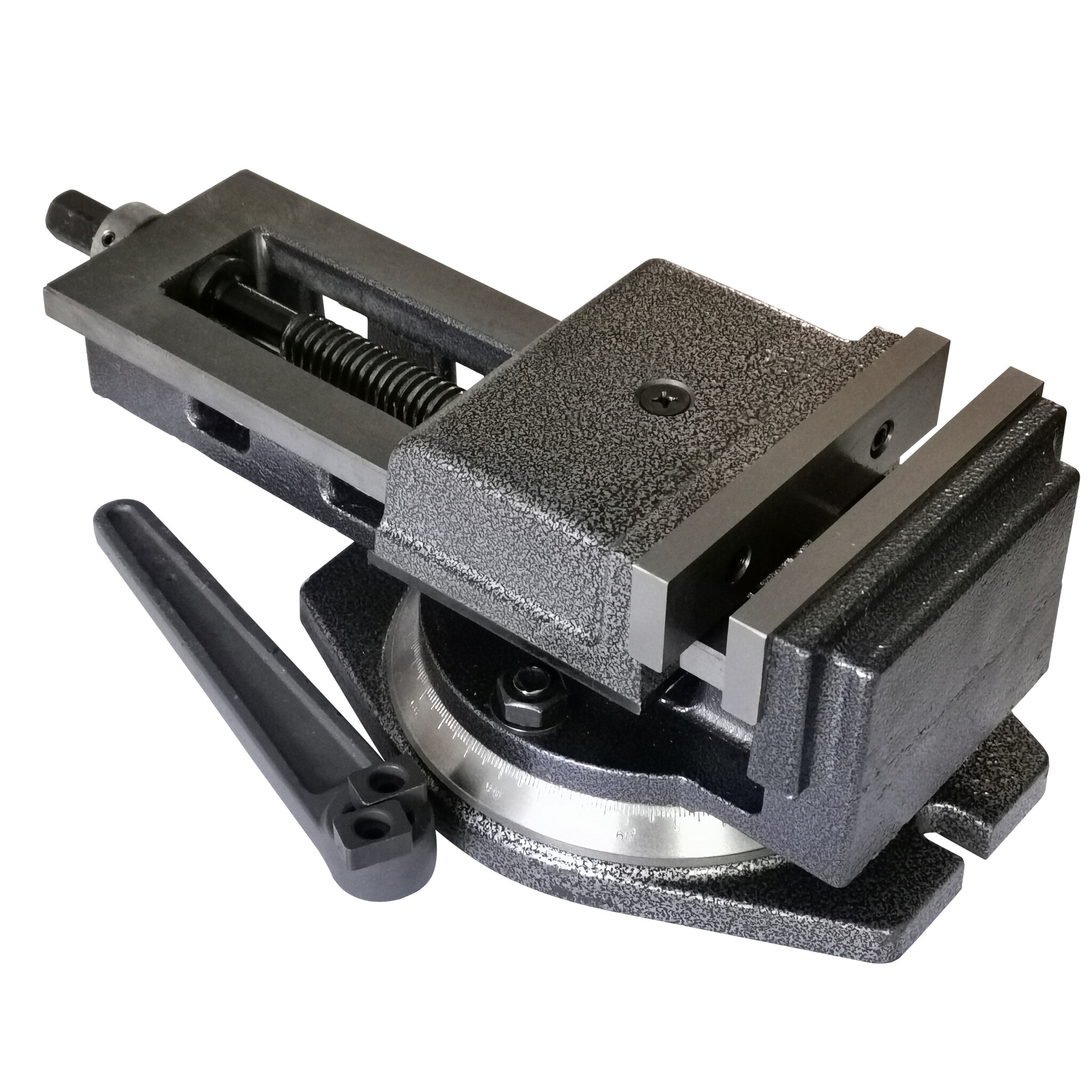

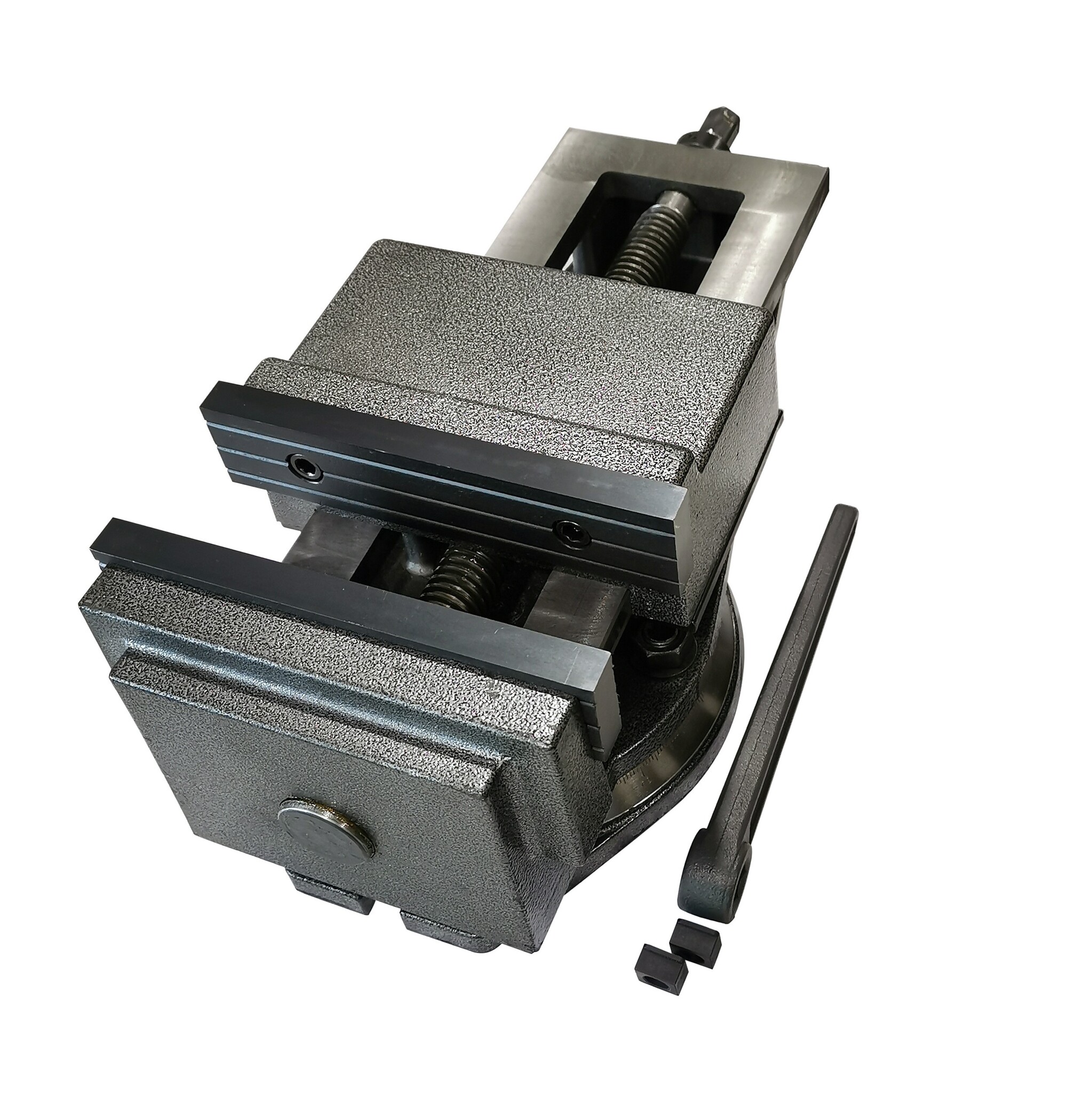

Тиски поворотные серии QB с открытым винтом предназначены для использования на столах станков фрезерных, расточных, сверлильных и других. Тиски изготовлены из чугуна. Губки тисков сделаны из закаленной стали и отшлифованы. Поворотное основание тисков имеет градуировку на 360 градусов с ценой деления 1 градус. Тиски могут применяться и со снятым поворотным основанием. Размерный ряд ширины губок тисков серии QB - от 140мм до 320мм. В комплект поставки входит рукоятка, две базирующие шпонки и инструкция по эксплуатации.
Технические параметры:
|
|
Модель |
||||
|
Параметр |
|||||
|
QB136 (QB140) |
QB160 |
QB200 |
QB250 |
QB320 |
|
|
Ширина губок, мм |
140 |
160 |
200 |
250 |
320 |
|
Высота губок, мм |
36 |
51 |
66 |
65 |
81 |
|
Рабочий ход подвижной губки, мм |
170 |
180 |
240 |
310 |
360 |
|
Габариты упаковки |
|
||||
|
Длина, см |
43 |
43 |
50 |
59 |
73 |
|
Ширина, см |
20 |
20 |
25 |
29 |
39 |
|
Высота, см |
19 |
22 |
19 |
21 |
26 |
|
Масса, кг |
17 |
23 |
31 |
50 |
84 |
