Гайка ER цангового патрона

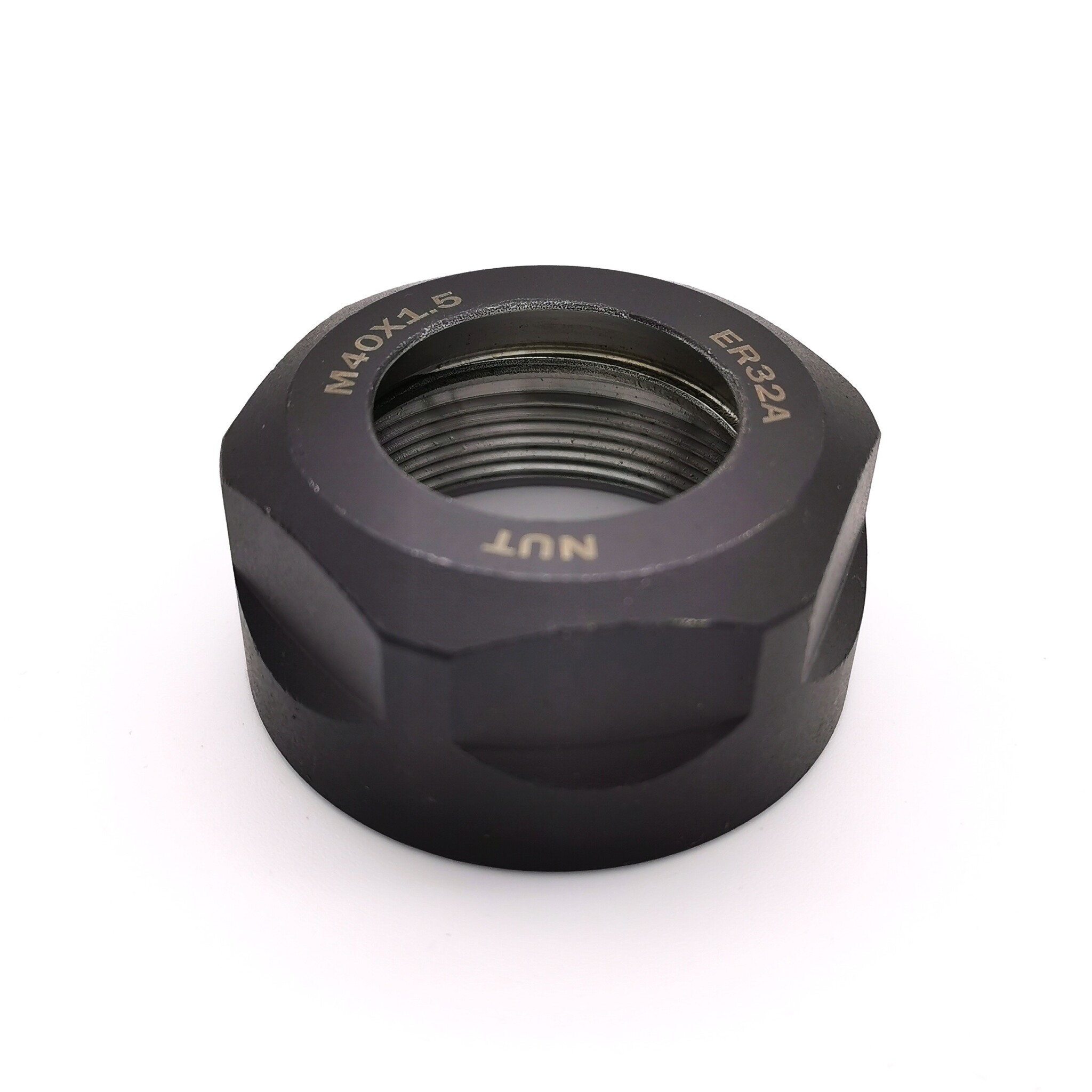

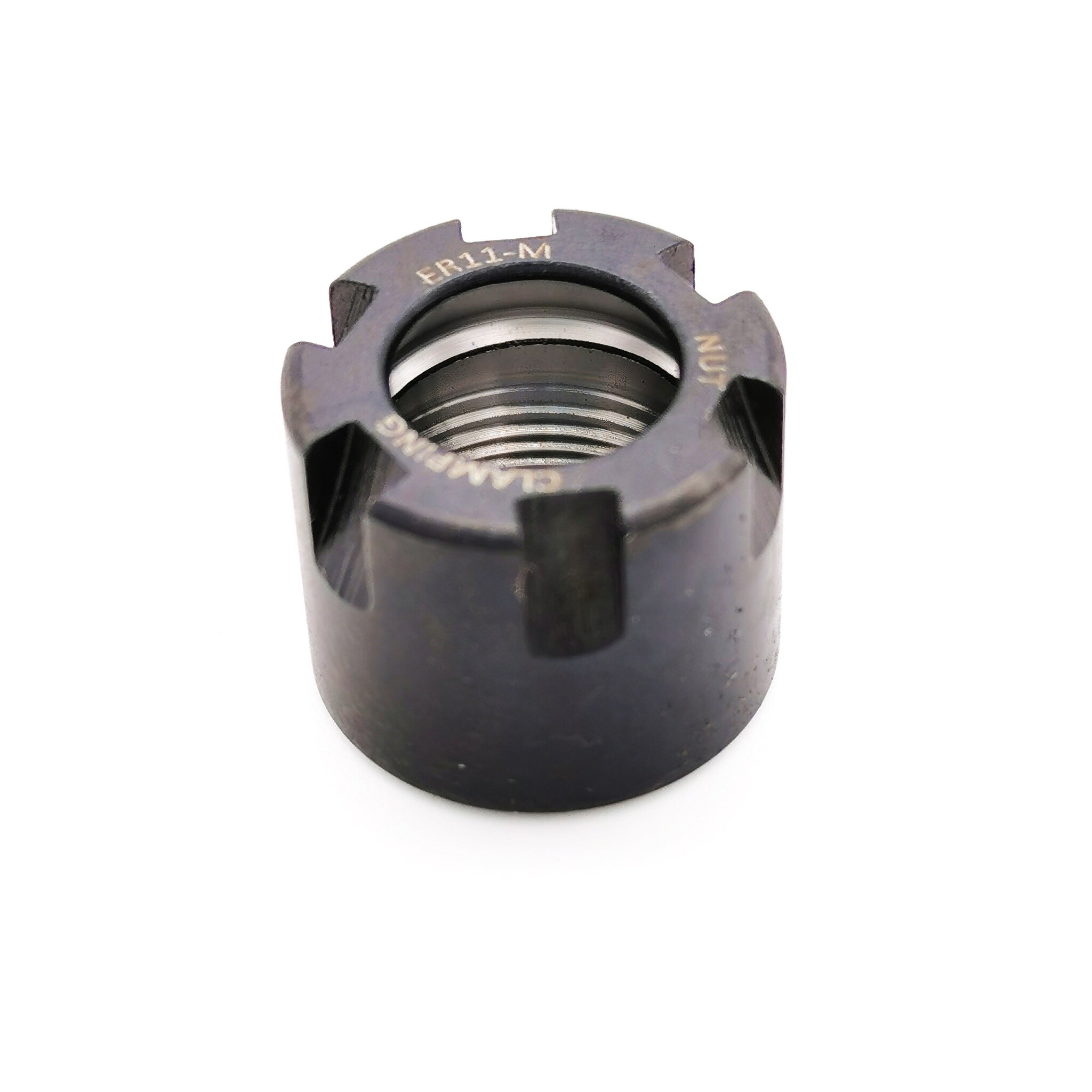

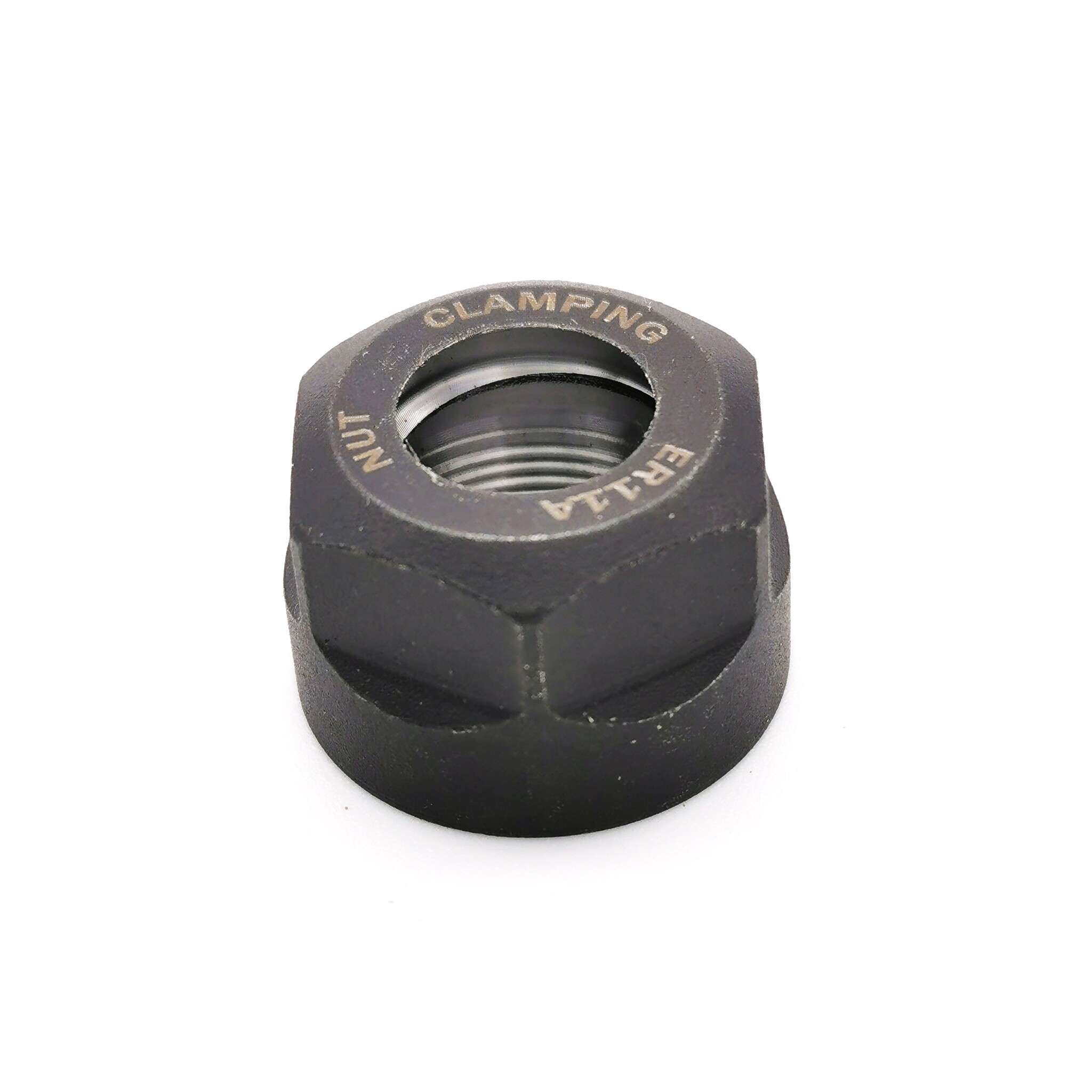

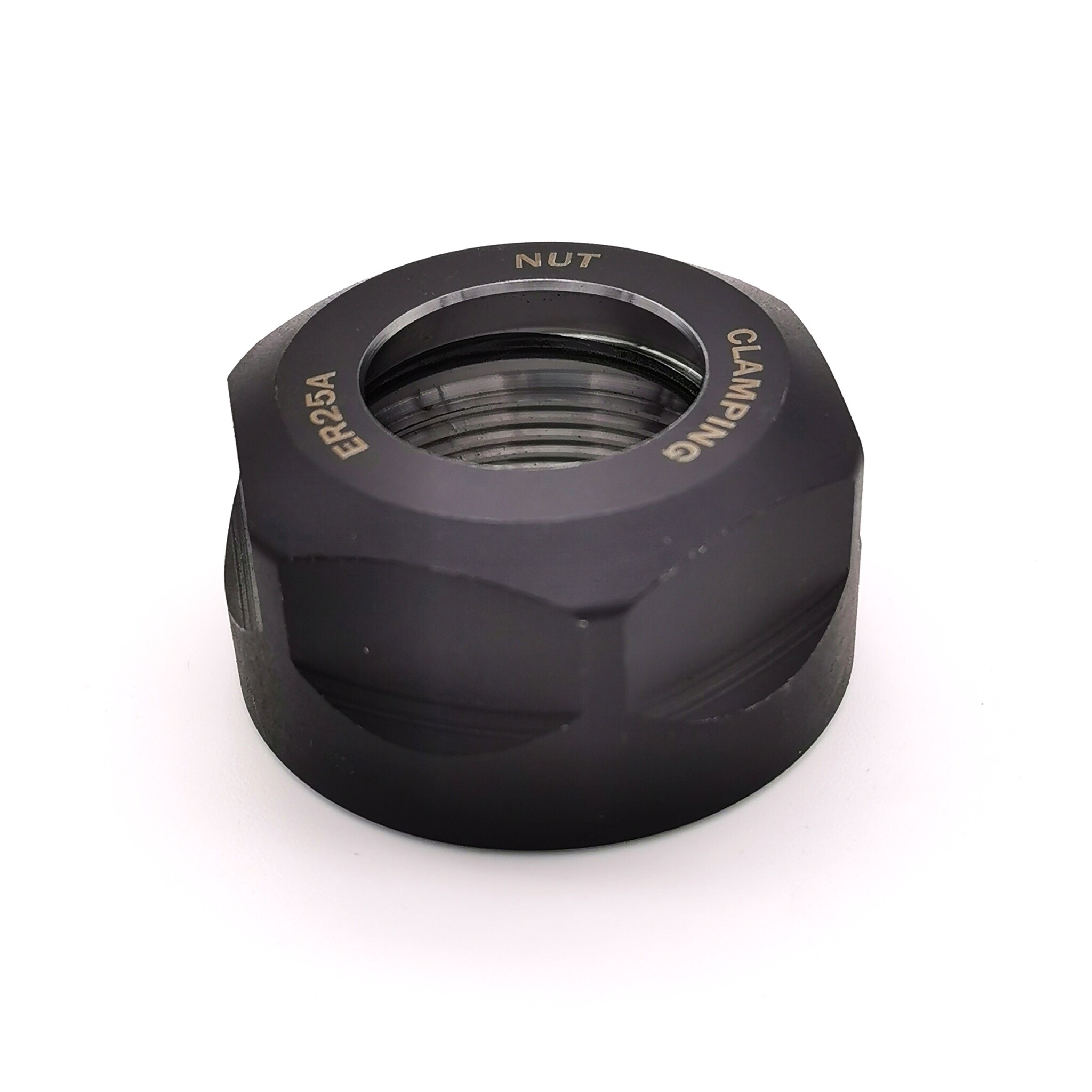

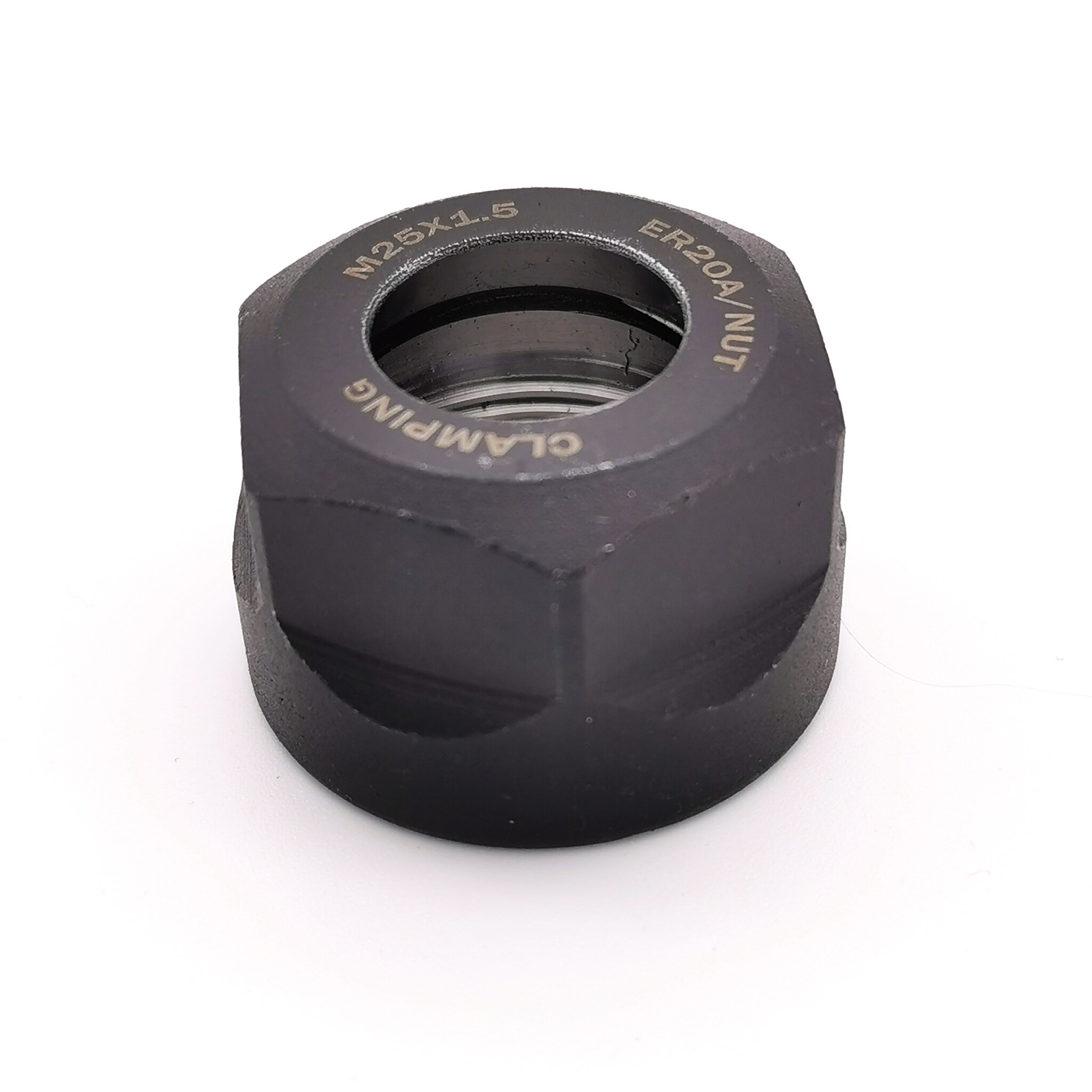

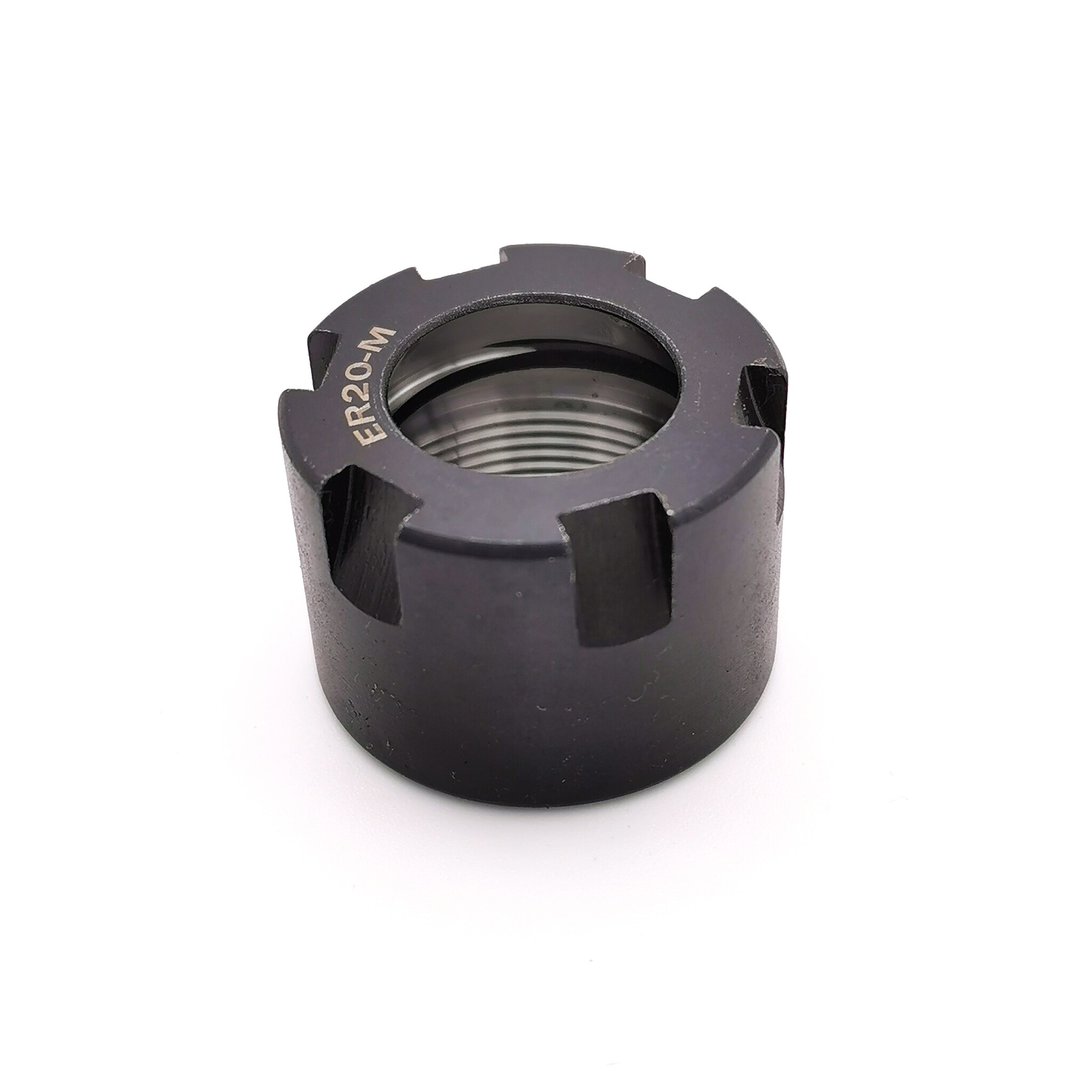

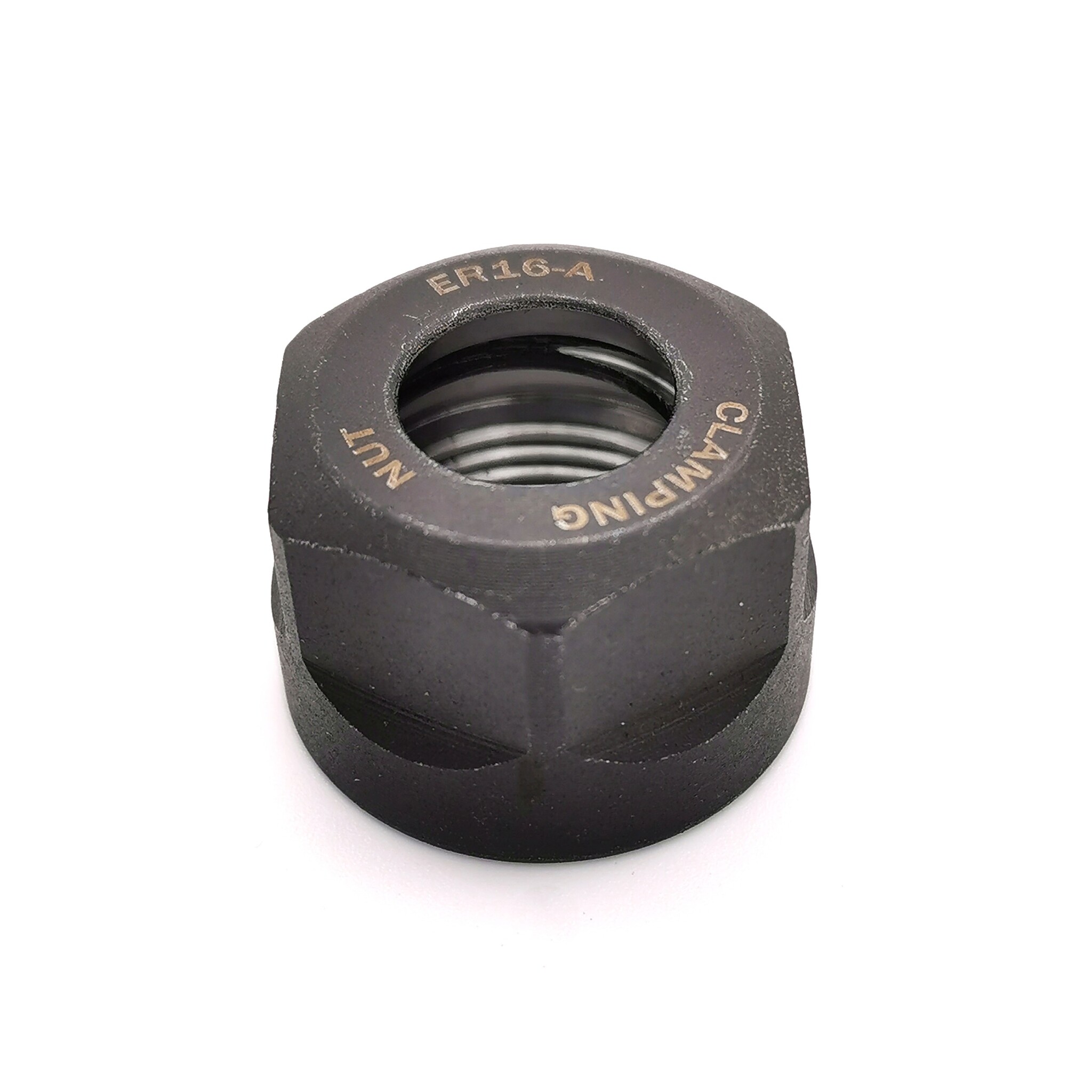

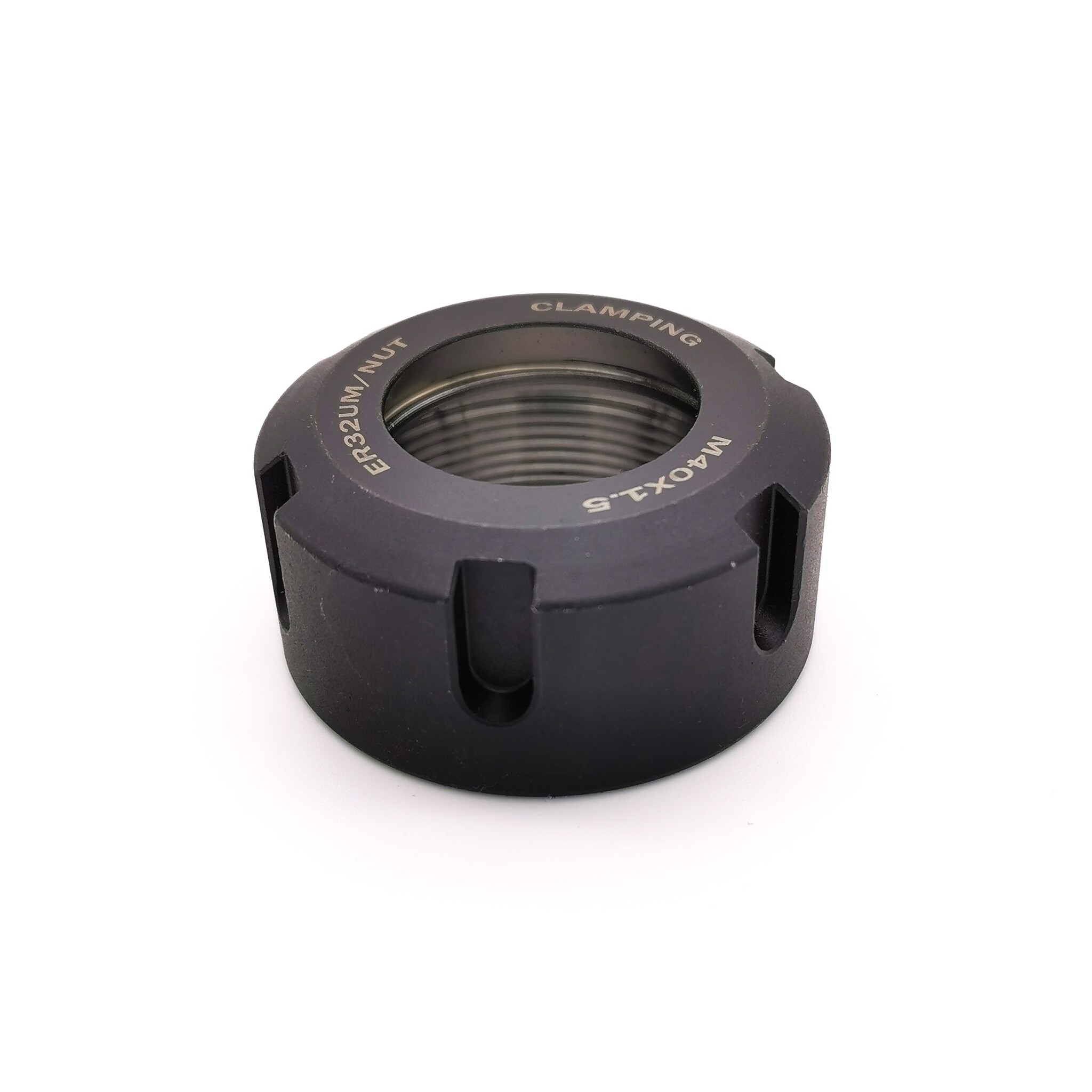

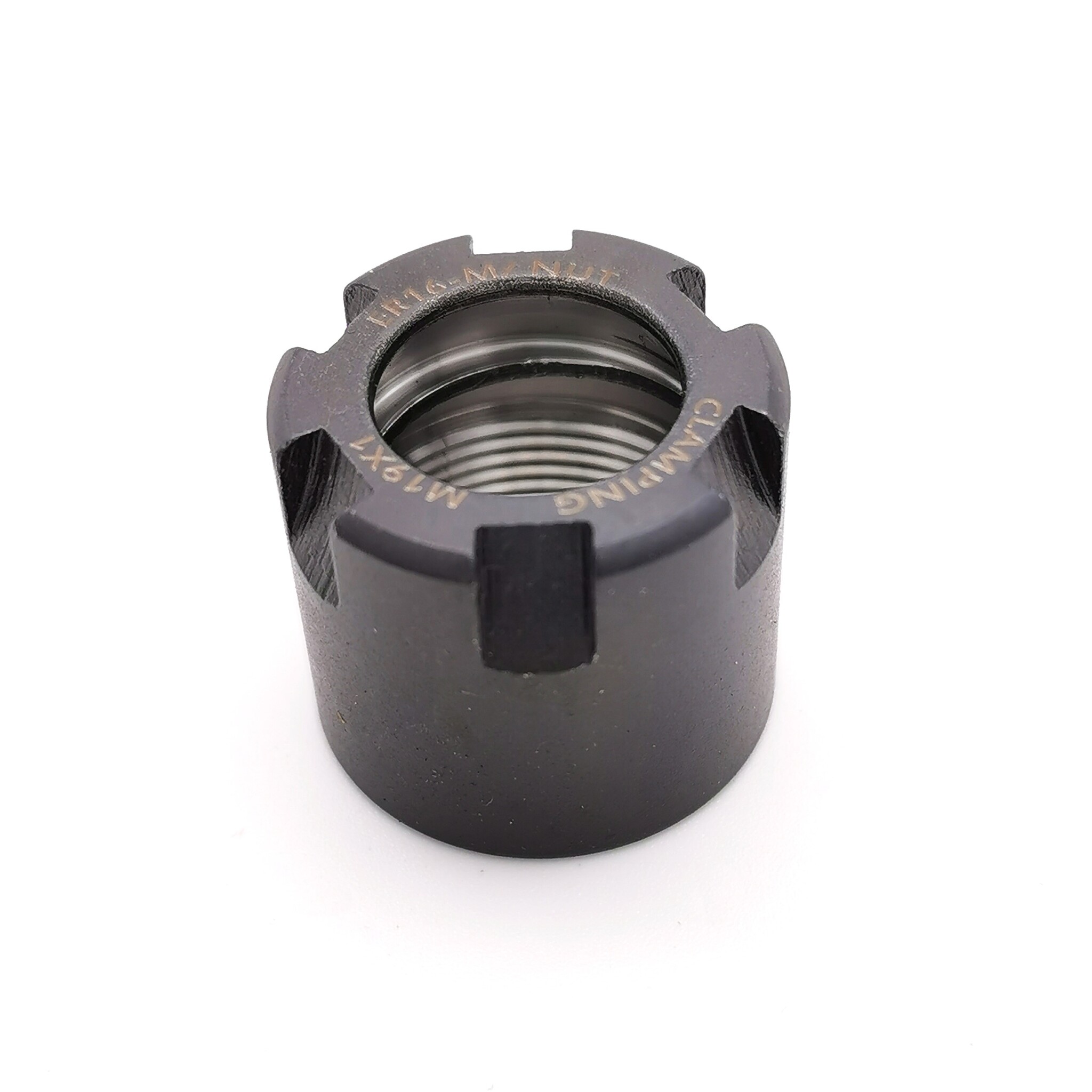

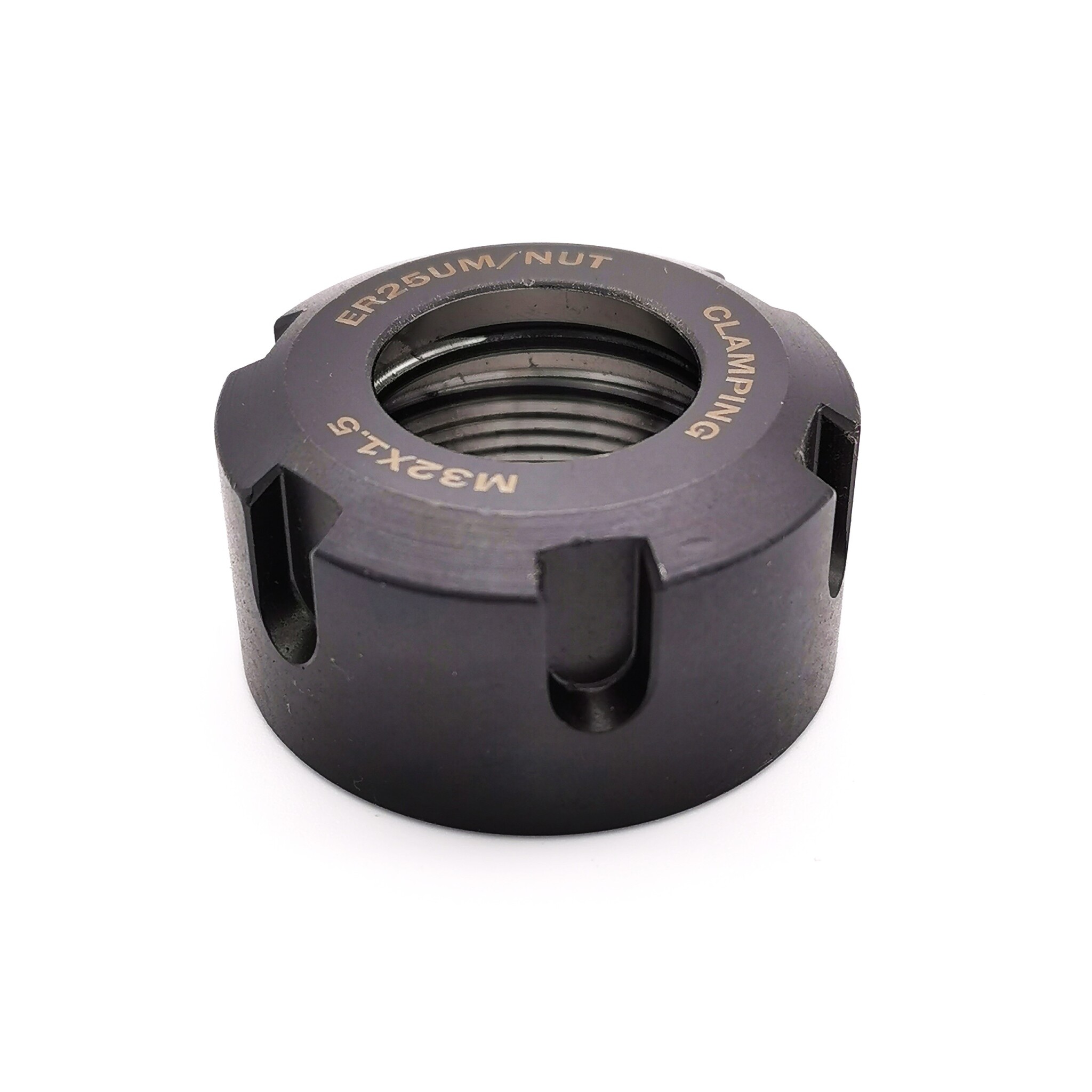

Гайки используются для позиционирования и зажатия цанг ER с инструментом в соответствующих цанговых патронах, либо напрямую - в шпинделях фрезерных и гравировальных станков. Размерный ряд гаек соответствует размерному ряду цанг: ER08, ER11, ER16, ER20, ER25, ER32, ER40, ER50. Гайки производятся разного исполнения по типу ключа, которым затягиваются: тип M, тип A, тип UM и другие. В гайках ER внутри выполнен эксцентрический кольцеобразный выступ, который входит в соответствующий паз цанги. Выступ служит для удержания цанги внутри гайки. Для установки в такую гайку, необходимо цангу устанавливать в гайку под углом 45 градусов, заводя пазом за эксцентрический выступ, после чего цанга "защелкивается" до конца в гайку. Режущий инструмент или другую оснастку можно устанавливать в цангу только после того, как цанга корректно установлена в гайку.
