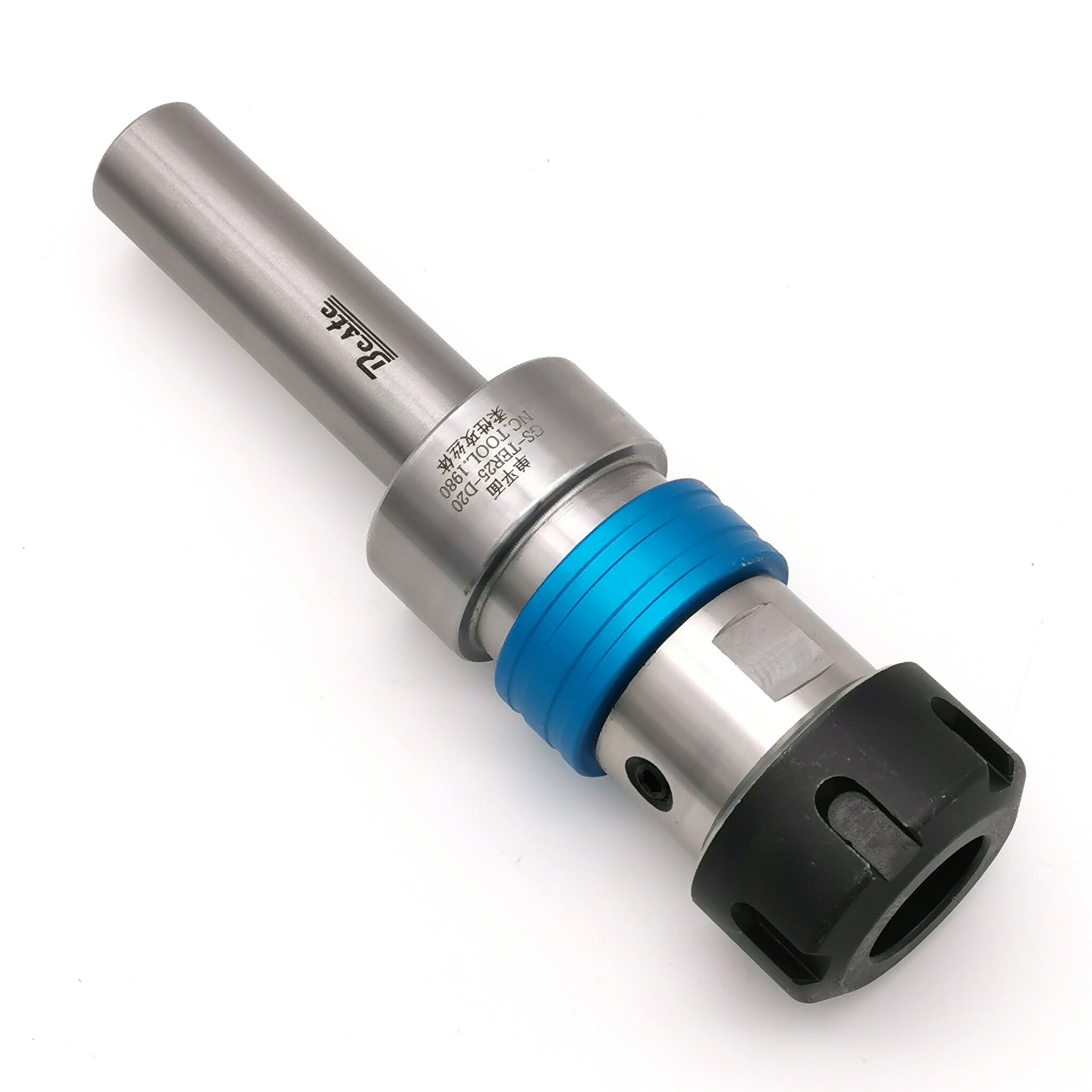

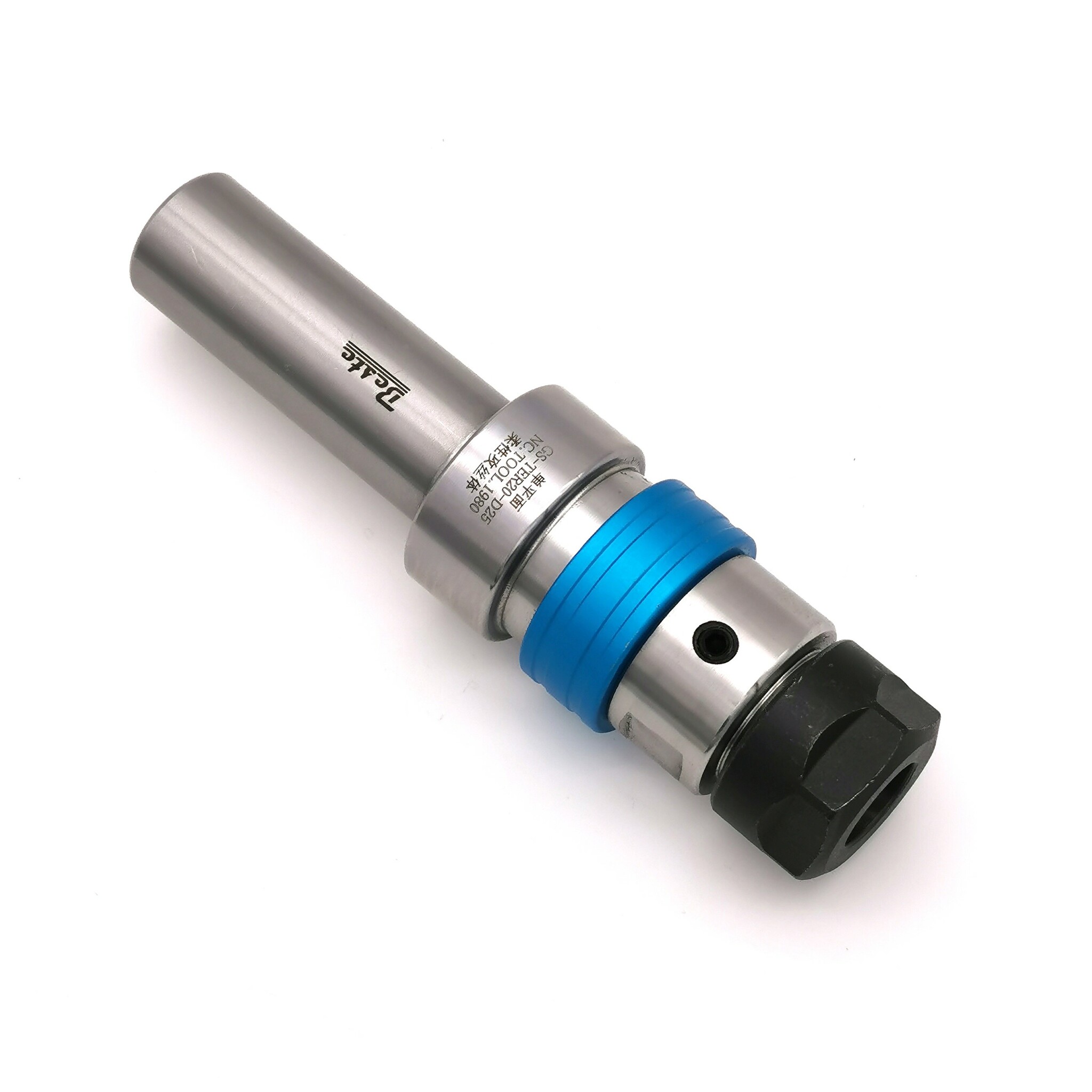

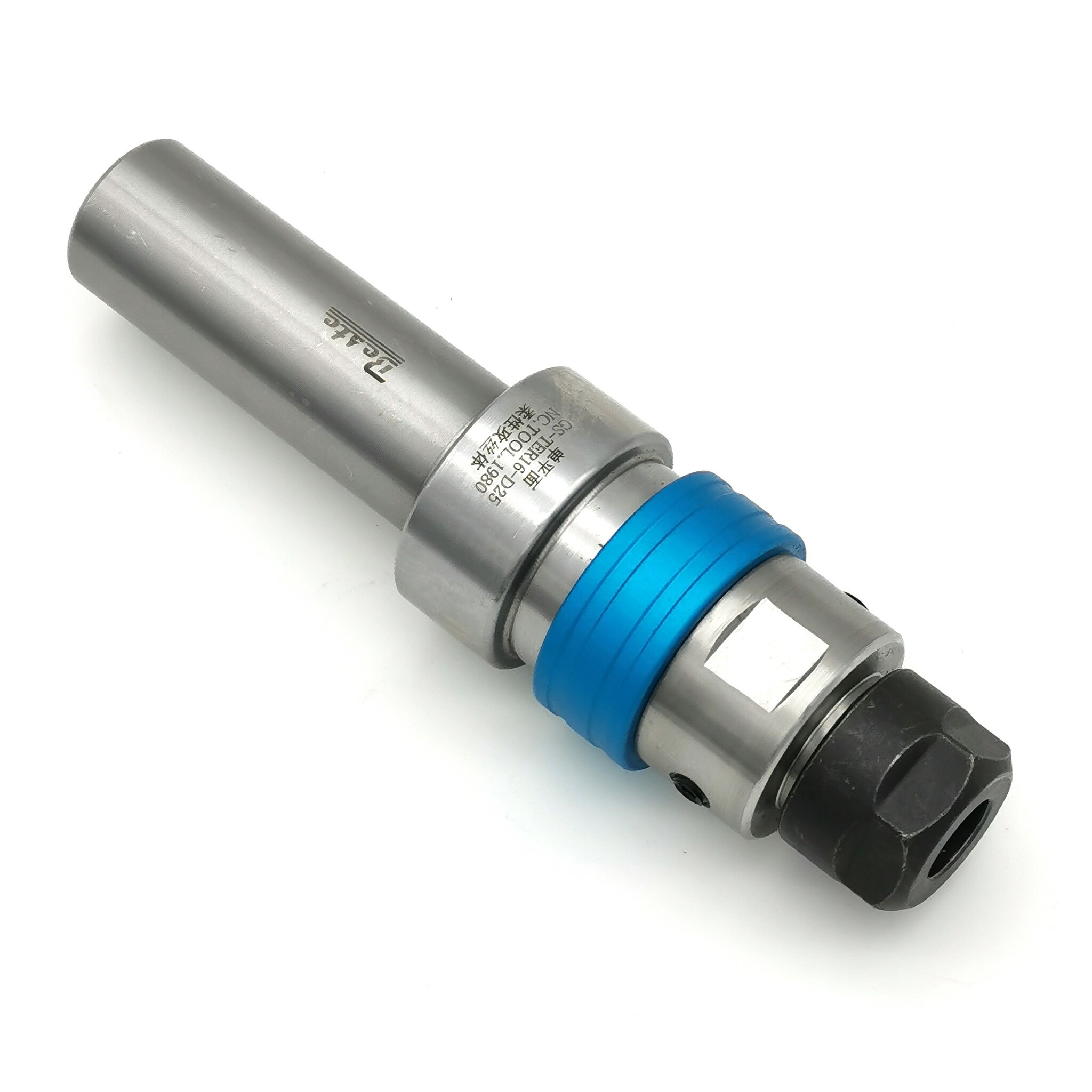

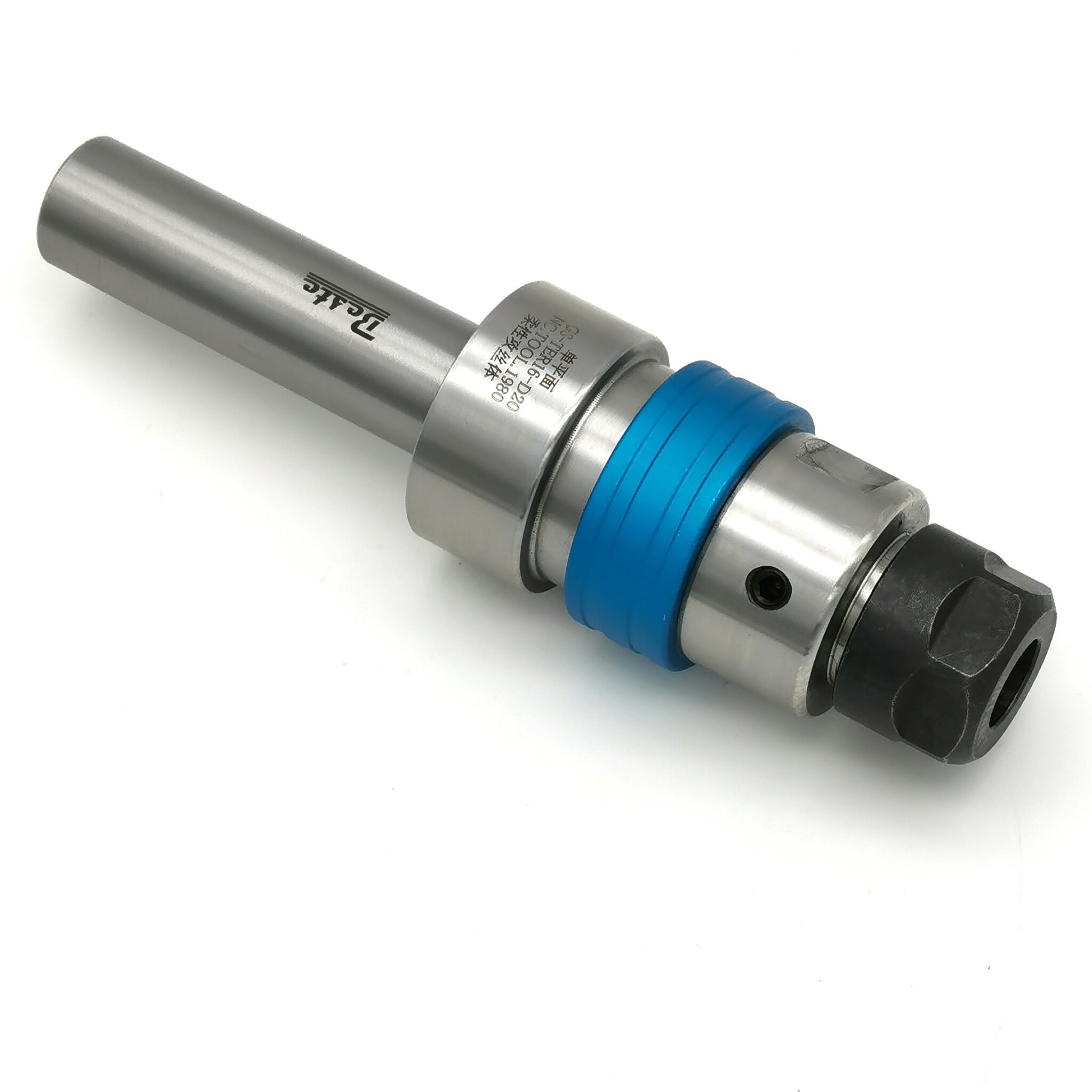

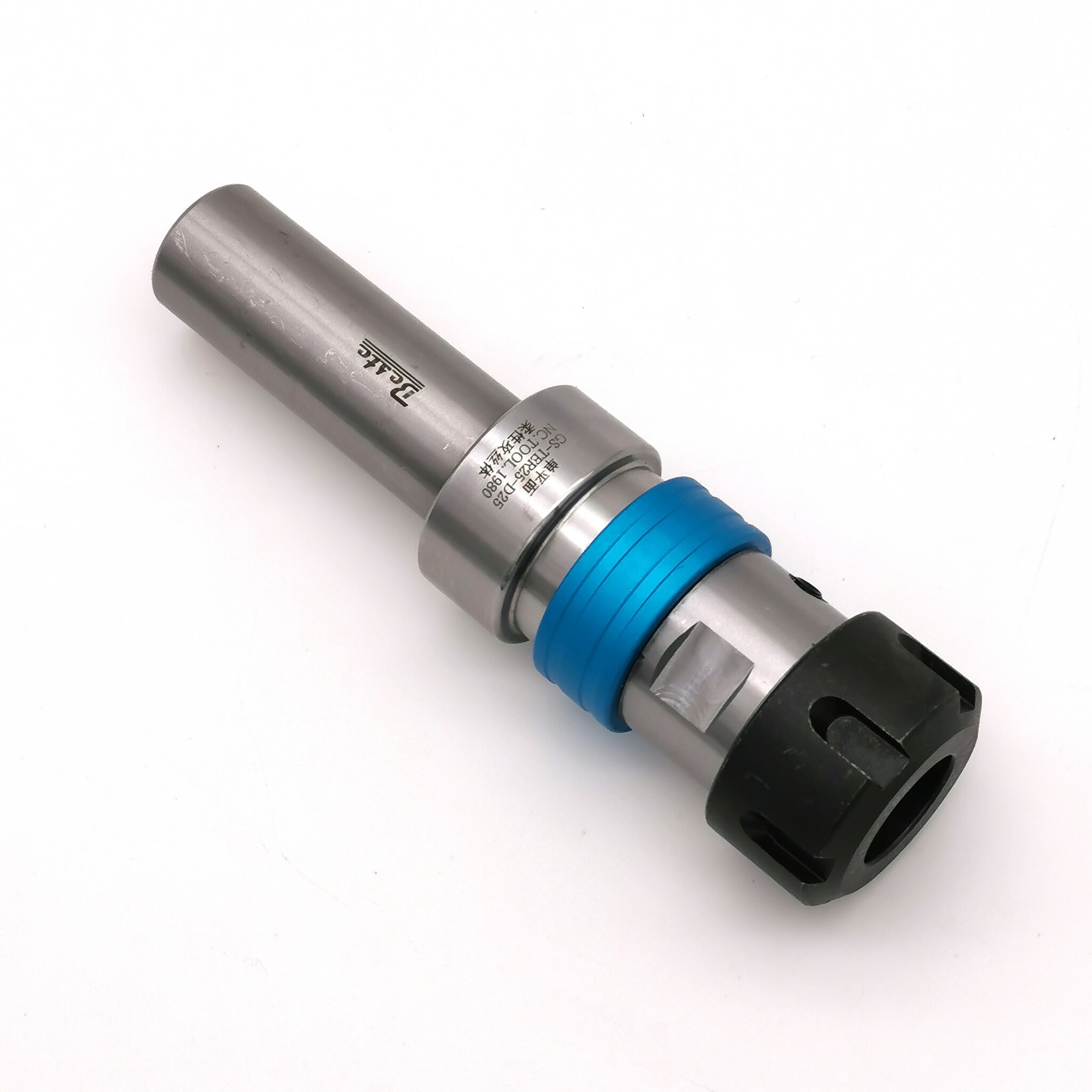

“Плавающий” патрон резьбонарезной с цилиндрическим хвостовиком серии GS под цанги TER - универсальная оснастка, преимущественно используемая на станках с ЧПУ.

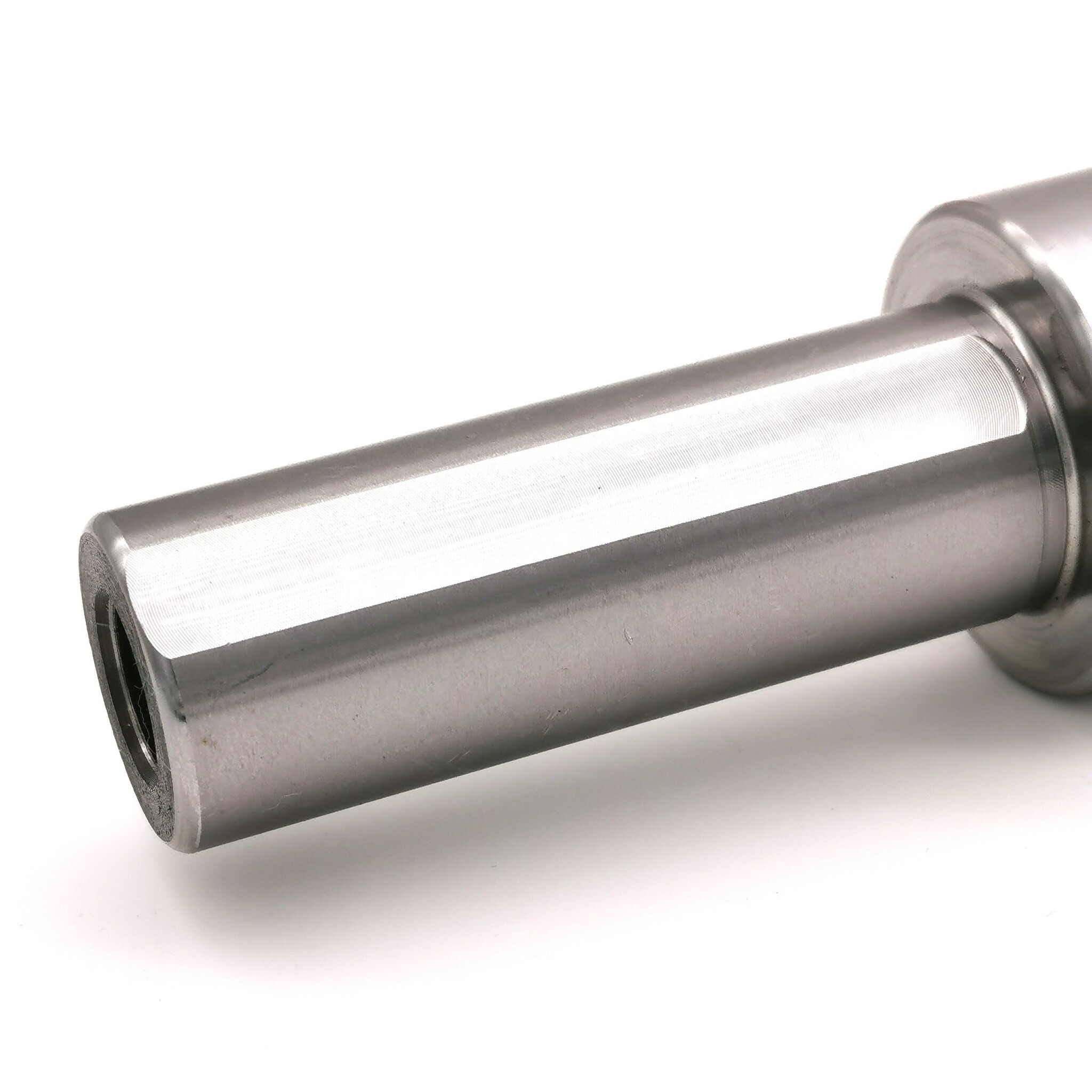

Осевое смещение компенсирует люфт при смене направления движения и предотвращает поломку метчика. Цилиндрический хвостовик с лыской позволяет устанавливать оснастку в державках токарных станков с ЧПУ, как в револьверных головках, так и на инструментальных столах. Патрон используется также и во фрезерных станках с ЧПУ. Патроны изготавливаются с различными посадочными диаметрами хвостовика. Типоразмер цанг ER (16, 20, 25) можно выбрать исходя из необходимого диаметра хвостовика (или с сопоставимыми хвостовиками прямоугольного сечения) инструмента. В патрон можно устанавливать как специальные цанги под быструю смену метчиков - TER, так и цанги ER-G - с прямоугольным отверстием, а также обычные цанги ER.
Осевая компенсация в патроне, мм: -7,0/+3,5
Вылет, мм: 80
