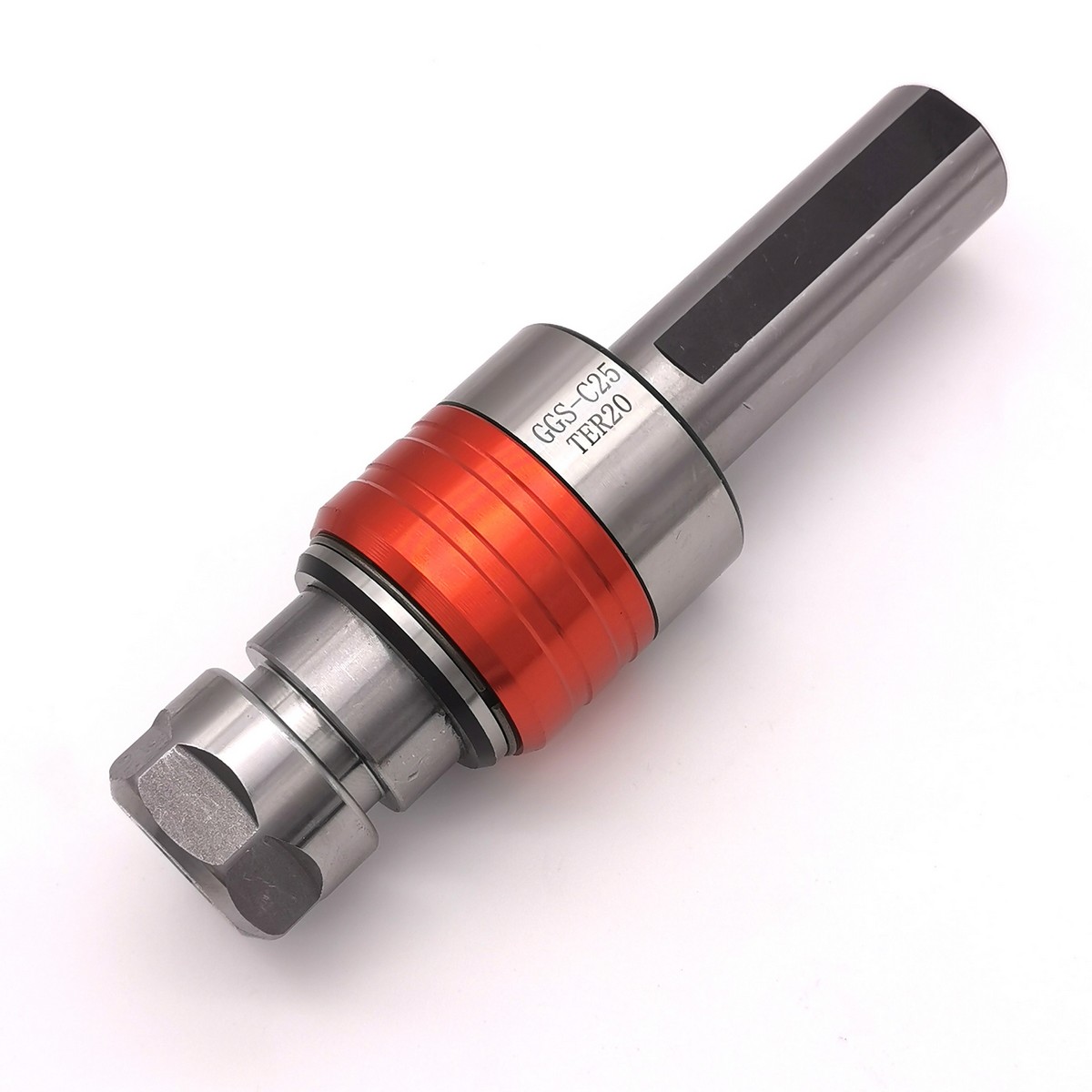

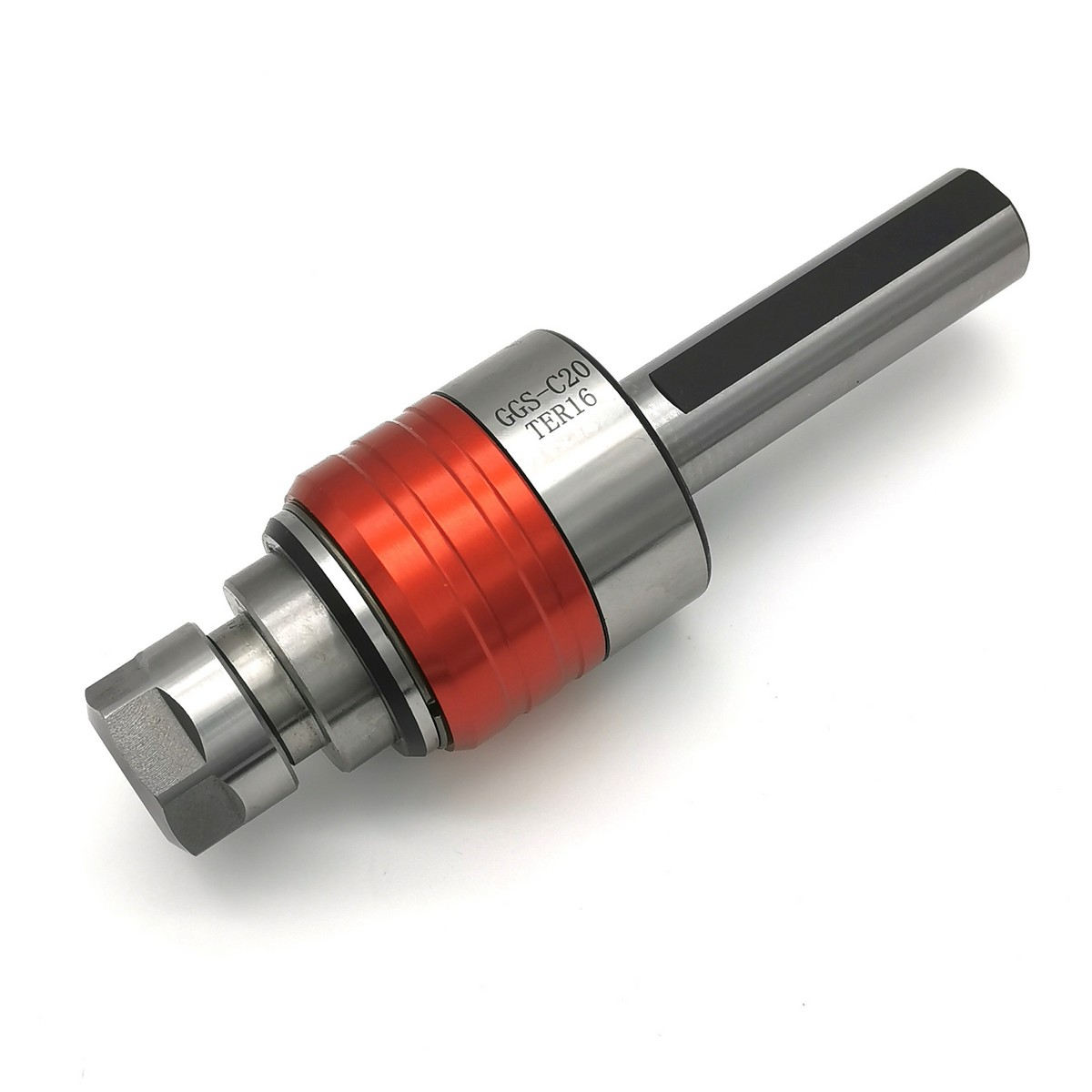

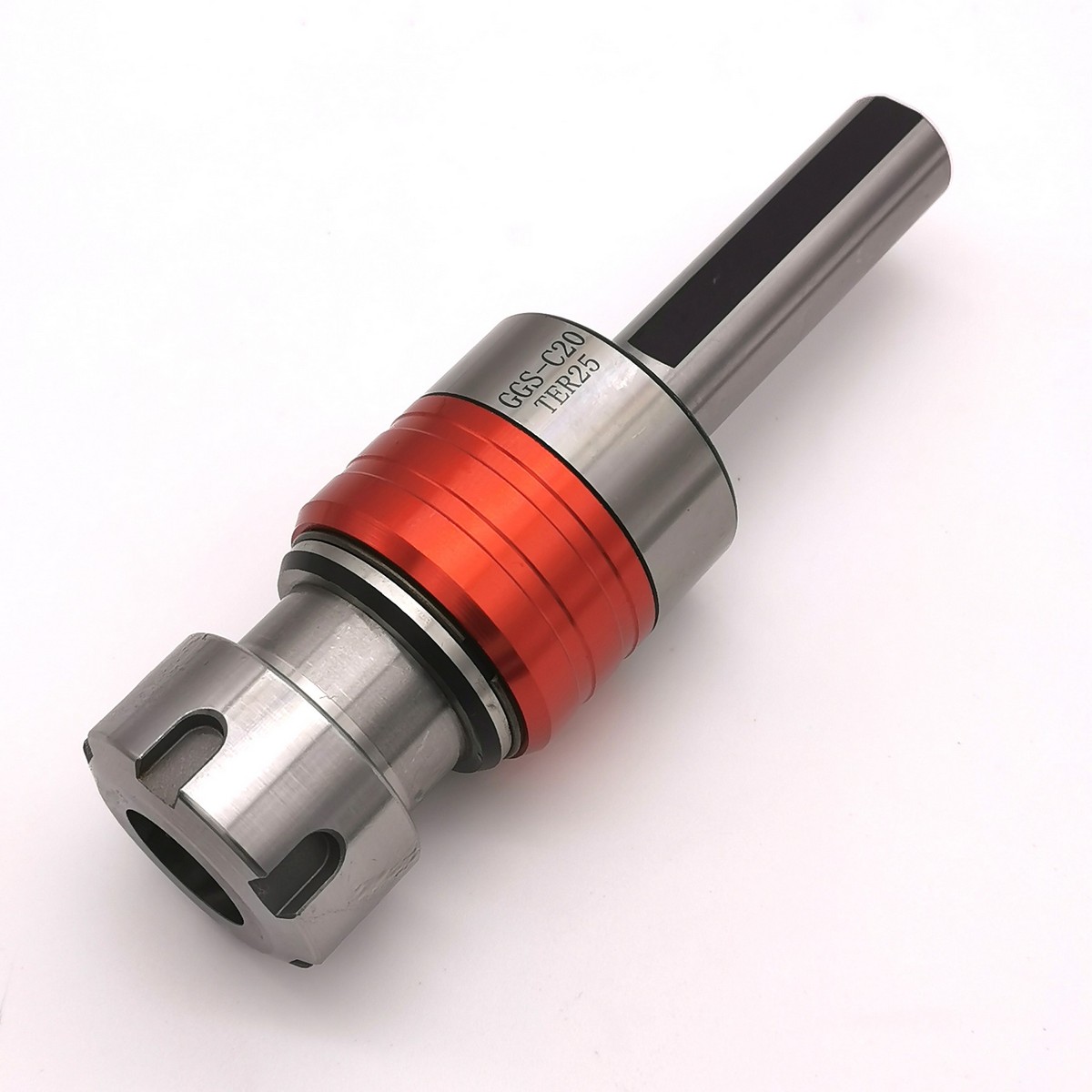

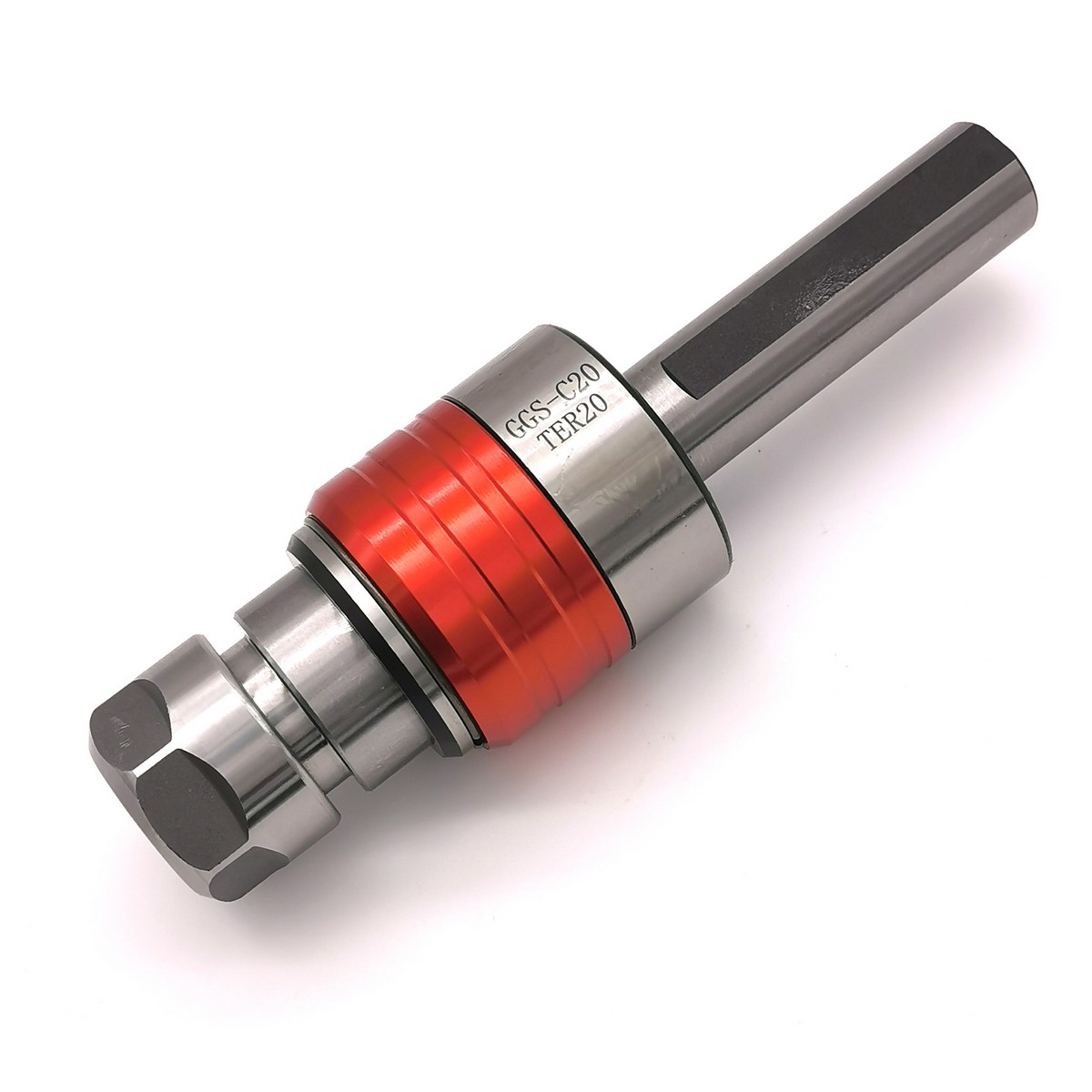

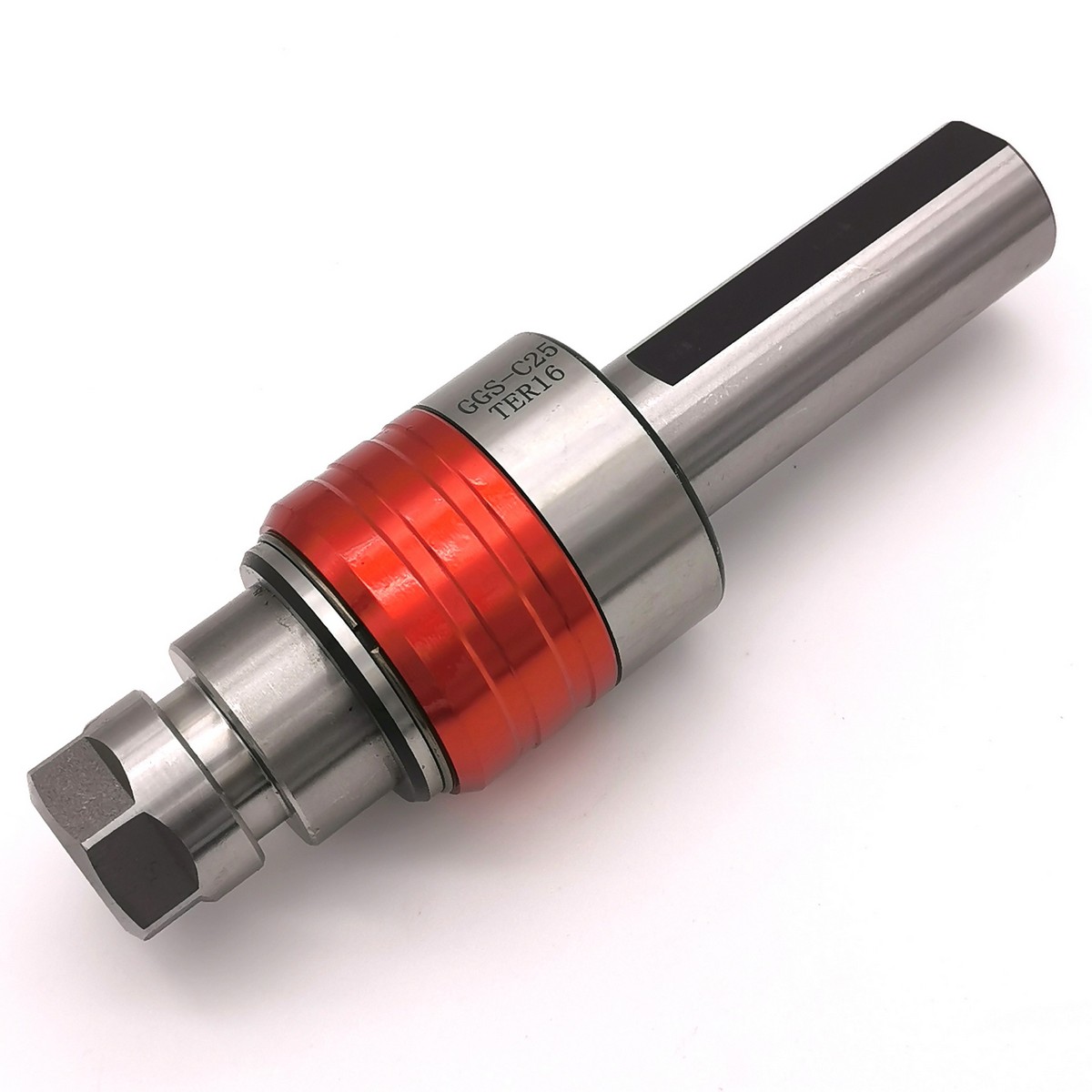

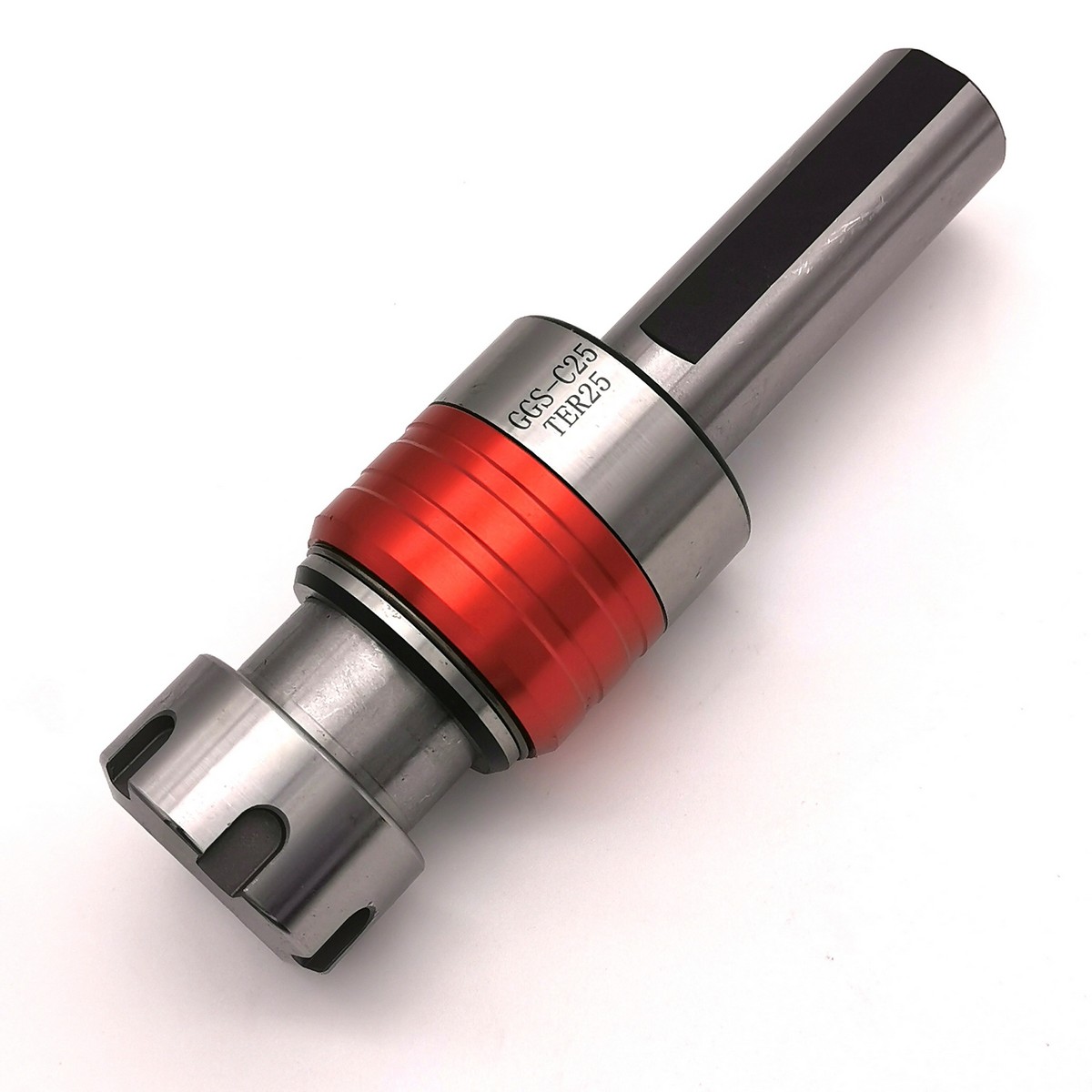

“Плавающий” патрон резьбонарезной с цилиндрическим хвостовиком серии GGS под цанги TER - универсальная оснастка, преимущественно используемая на станках с ЧПУ.
Осевое смещение компенсирует люфт при смене направления движения и предотвращает поломку метчика. Цилиндрический хвостовик с лыской позволяет устанавливать оснастку в державках токарных станков с ЧПУ, как в револьверных головках, так и на инструментальных столах. Патрон используется также и во фрезерных станках с ЧПУ. Посадочный диаметр хвостовика - 20мм и 25мм. Типоразмер цанг 16,20,25 позволяет устанавливать инструмент с диаметром хвостовика 10мм или с сопоставимыми хвостовиками прямоугольного сечения. В патрон можно устанавливать как специальные цанги под быструю смену метчиков - TER, так и цанги ER-G - с прямоугольным отверстием, а также обычные цанги ER.
Осевая компенсация в патроне, мм: -7,0/+3,5
Вылет, мм: 80
